一、概述
　　O－Sepa選粉機又稱水平渦流式選粉機，是我國目前較先進的選粉設備，該設備引進日本技術，它主要利用空氣的水平渦流原理，對粉體進行分級的分級設備，適用于水泥工業對粉狀物料或其它工業對相當物料進行分級，與傳統的空氣粉體分級設備相比，O－Sepa選粉機是一種具有七個方面優異性能的高效能空氣選粉機，應用在粉磨系統中，可使水泥產品的質量和系統的粉磨效率都得到提高，并顯著降低能耗。
　　1、O－Sepa選粉機的物料回收曲線很陡，即特勞姆曲線很陡，可容易控制水泥中3-30um的顆粒占大多數，這種粒度有利于水泥強度的提高；
　　2、水泥顆粒級配得到改善，可以適應高早強水泥和特種水泥的要求；
　　3、與其它選粉機相比，在料氣比相同，循環負荷相同的情況下，具有高的選粉效率，并且提高磨機的粉磨效率，進而降低了系統的能耗；
　　4、由于其獨特的結構，使其控制產品的細度非常容易，僅僅調整轉子的轉速就可得到不同細度的產品，可適應生產多種水泥的要求；
　　5、由于在負壓下工作中，使大量的冷空氣進入選粉機內部，使水泥的溫度得到降低，避免了石膏脫水和假凝現象，保證了水泥質量；
　　6、可將磨機和其它揚塵點的空氣進入選粉機，加強磨內通風和揚塵點的收塵，一機多用；
　　7、與離心式、旋風式選粉機相比，體積更小，僅是這些選粉機的1/2--1/4。
二 、結構概述及工作原理
1、結構概述

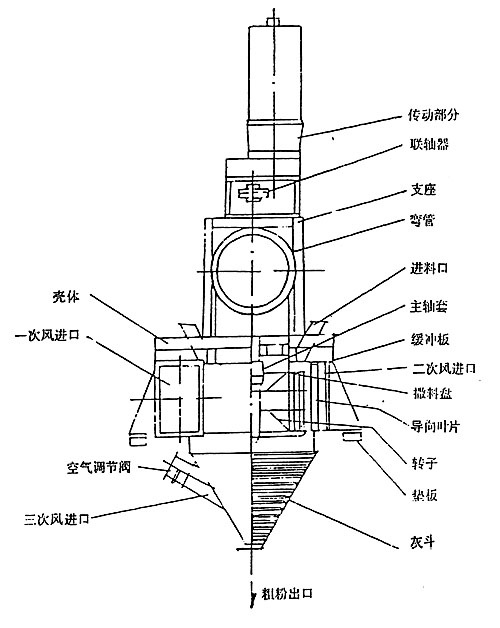

　　本機如圖1所示主要由殼體、回轉部分、傳動部分、潤滑系統等組成。
　　殼體部分由殼體、進料斗、彎管等組成，在殼體內裝設有導向葉片、緩沖板、空氣密封圈、殼體側面及頂蓋開設有檢查門。
　　殼體的一、二次進風口中（或殼體全部）及彎管出口處內均粘貼有陶瓷片、進料斗、導向葉片、緩沖板各處均噴涂耐磨材料，灰斗內以形成料襯來防止磨損。
　　殼體上部承受選粉機主軸所聯結的電動機，減速器支座等重量。
　　回轉部分由轉子、主軸、軸承等組成，轉子用鍵固定在主軸上，或以法蘭與主軸相聯，主軸通過傳動部分的驅動而轉動。
　　轉子由撒料盤及水平垂直板、上下軸套聯結板組成，轉子是選粉機的主要部分。
　　主軸及滾動軸承等均安裝在主軸套內，軸承用稀油潤滑，采用橡膠骨架油封及氣封進行密封。
　　主軸和減速器潤滑共用一個稀油潤滑站。
　　傳動部分由立式調速電機或臥式直流電機、立式或臥式專用減速器，彈性聯軸等組成。
2、工作原理
　　粉磨后的物料喂入選粉機的進料溜子，物料通過旋轉的撒料盤和固定的緩沖板的作用在分撒狀態下被拋向?qū)蛉~片的轉子，物料在旋轉的氣流中進行分選，分選主要是根據離心力與旋轉氣流的向心力的平穩，達到有效分級。二次風的進入增強了旋風作用，以保護必要的平衡，粗顆粒向下旋到導向葉片處仍被進入的一、二風進行分選。
　　本機為負壓操作，選粉空氣可以是含塵氣體，或外部空氣或二種空氣的混合氣體。作為一、二次氣體從各自的空氣入口沿切線方向進入選粉機，三次空氣由下部灰斗的幾個方向進入選粉機，一、二次空氣通過具有一角度的固定導向葉片及轉子的格板形成渦流，物料受氣流作用分成粗粉、細粉。
